Memilih ukuran kabel konektor yang tepat adalah keputusan penting yang dapat berdampak signifikan terhadap kinerja, keselamatan, dan efisiensi sistem kelistrikan. Sebagai pemasok kabel konektor yang tepercaya, saya memahami kompleksitas yang terlibat dalam proses ini dan siap memandu Anda melalui pertimbangan-pertimbangan utama.
Memahami Pengukur Kawat
Pengukur kawat adalah ukuran diameter kawat, dan berbanding terbalik dengan luas penampang kawat. Dalam sistem American Wire Gauge (AWG), yang banyak digunakan, angka pengukur yang lebih rendah menunjukkan kawat yang lebih tebal. Misalnya, kabel 4 AWG lebih tebal dari kabel 12 AWG. Kabel yang lebih tebal dapat mengalirkan lebih banyak arus listrik dengan hambatan yang lebih kecil, sehingga sangat penting untuk aplikasi yang memerlukan transmisi daya tinggi.
Faktor yang Perlu Dipertimbangkan Saat Memilih Pengukur Kawat
Kapasitas Saat Ini
Salah satu faktor utama dalam memilih pengukur kawat yang tepat adalah jumlah arus yang perlu dibawa oleh kawat. Setiap pengukur kawat memiliki peringkat ampacity maksimum, yaitu jumlah arus maksimum yang dapat dialirkan dengan aman tanpa terlalu panas. Melebihi ampacity dapat menyebabkan kerusakan kabel, kebakaran listrik, dan kegagalan sistem.
Untuk menentukan persyaratan aplikasi Anda saat ini, Anda perlu mengetahui konsumsi daya perangkat yang terhubung. Rumus untuk menghitung arus (I) adalah I = P/V, dimana P adalah daya dalam watt dan V adalah tegangan. Setelah Anda menghitung arus, Anda dapat merujuk ke grafik ampasitas untuk memilih pengukur kawat dengan nilai lebih tinggi dari arus yang dihitung. Misalnya, jika perangkat Anda memerlukan arus 10 amp, Anda dapat memilih kabel 16 AWG, yang biasanya memiliki arus sekitar 13 - 15 amp tergantung pada kondisi pemasangan.
Panjang Kawat
Panjang kawat juga memainkan peran penting dalam pemilihan pengukur kawat. Dengan bertambahnya panjang kawat, resistansi kawat meningkat, yang dapat menyebabkan penurunan tegangan. Penurunan tegangan yang signifikan dapat menyebabkan penurunan kinerja peralatan listrik. Untuk kabel yang lebih panjang, sering kali perlu menggunakan kabel yang lebih tebal untuk meminimalkan penurunan tegangan.
Untuk menghitung jatuh tegangan dapat menggunakan rumus Vd = I × R, dimana Vd adalah jatuh tegangan, I adalah arus, dan R adalah hambatan kawat. Hambatan suatu kawat dapat dicari dengan menggunakan resistivitas kawat, panjang, dan luas penampang kawat. Resistivitas adalah properti material (biasanya tembaga atau aluminium untuk kabel konektor), dan merupakan nilai konstan. Berdasarkan perhitungan jatuh tegangan, Anda mungkin perlu menyesuaikan pengukur kawat ke atas untuk menjaga penurunan tegangan dalam kisaran yang dapat diterima, biasanya kurang dari 3% untuk sebagian besar aplikasi.
Kondisi Lingkungan
Lingkungan di mana kabel konektor akan digunakan merupakan pertimbangan penting lainnya. Di lingkungan bersuhu tinggi, isolasi kawat dapat terdegradasi lebih cepat, dan ampacity kawat dapat berkurang. Misalnya, jika kawat dipasang di ruang mesin yang suhunya dapat mencapai tingkat yang sangat tinggi, kawat dengan tingkat suhu yang lebih tinggi dan mungkin ukuran yang lebih tebal mungkin diperlukan.
Lingkungan yang lembab atau korosif juga dapat menimbulkan tantangan. Dalam kasus ini, kabel dengan insulasi yang tepat dan bahan tahan korosi harus digunakan. Konektor dan kabel khusus mungkin diperlukan untuk memastikan keandalan jangka panjang.
Persyaratan Aplikasi

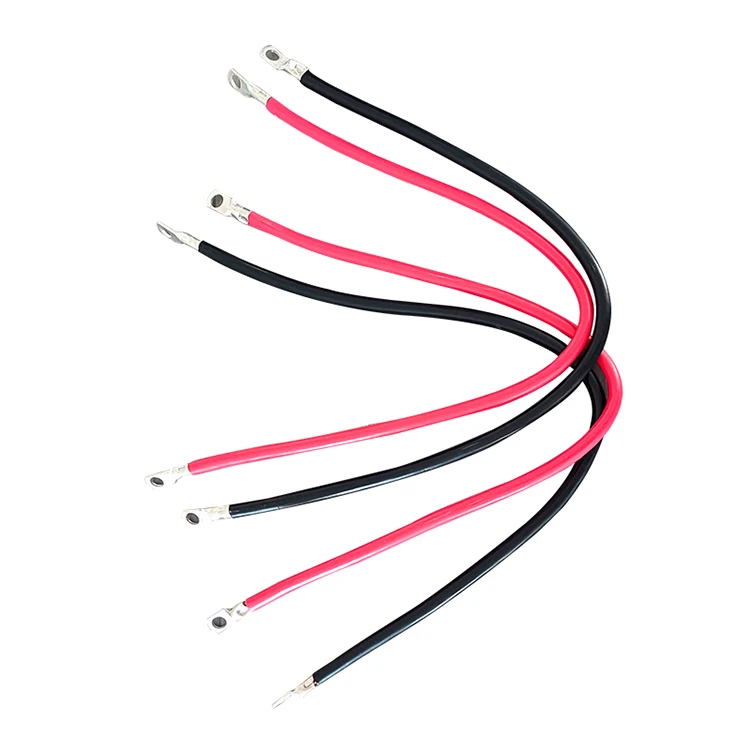

Aplikasi yang berbeda memiliki persyaratan berbeda untuk pengukur kawat. Untuk aplikasi otomotif, misalnya, pengukur kawat perlu dipilih dengan cermat untuk memastikan pengoperasian berbagai komponen kelistrikan dengan benar. Anda dapat menemukan berbagai macam kabel konektor khusus otomotif di website kami, sepertiColokan Konektor Kawat Otomotif,Konektor Kawat Mobil Laki-laki Perempuan, DanKonektor Otomotif Dua Kawat.
Dalam sistem audio, pengukur kabel dapat mempengaruhi kualitas suara. Kabel yang lebih tebal dapat mengurangi kehilangan sinyal dan memastikan performa audio yang lebih baik. Untuk mesin industri, kabel harus mampu menahan tekanan mekanis tingkat tinggi dan faktor lingkungan.
Alat dan Sumber Daya untuk Pemilihan Pengukur Kawat
Ada beberapa alat dan sumber daya yang tersedia untuk membantu Anda memilih pengukur kawat yang tepat. Bagan ampacity tersedia secara luas secara online dan di buku pegangan teknik elektro. Bagan ini memberikan daya dukung arus maksimum dari pengukur kawat yang berbeda dalam kondisi berbeda.
Kalkulator ukuran kawat juga berguna. Kalkulator ini memperhitungkan faktor-faktor seperti arus, panjang kabel, tegangan, dan suhu untuk merekomendasikan pengukur kabel yang sesuai. Banyak produsen, termasuk kami, menawarkan kalkulator ukuran kawat gratis di situs web mereka untuk membantu pelanggan membuat pilihan yang tepat.
Pentingnya Kabel Konektor Berkualitas
Memilih alat ukur yang tepat hanyalah setengah dari persamaan. Kualitas kabel konektor itu sendiri juga penting. Kabel berkualitas tinggi terbuat dari bahan murni dan memiliki konduktivitas tinggi, seperti tembaga, yang menjamin resistansi rendah dan transmisi daya yang efisien. Mereka juga memiliki insulasi yang tepat yang tahan terhadap kondisi lingkungan dan memberikan perlindungan mekanis yang baik.
Sebagai supplier kawat konektor, kami berkomitmen menyediakan produk berkualitas tinggi. Kabel kami menjalani proses kontrol kualitas yang ketat untuk memastikan kabel tersebut memenuhi atau melampaui standar industri. Kami menggunakan teknik dan bahan manufaktur terkini untuk menghasilkan kabel konektor yang andal, tahan lama, dan aman untuk digunakan dalam berbagai aplikasi.
Kesimpulan
Memilih ukuran kabel konektor yang tepat adalah tugas yang rumit namun penting. Dengan mempertimbangkan faktor-faktor seperti kapasitas saat ini, panjang kabel, kondisi lingkungan, dan persyaratan aplikasi, Anda dapat membuat keputusan yang tepat. Menggunakan alat dan sumber daya yang tersedia, seperti grafik ampacity dan kalkulator ukuran kawat, juga dapat menyederhanakan prosesnya.
Jika Anda sedang mencari kabel konektor berkualitas tinggi dan memerlukan bantuan dalam memilih ukuran yang tepat untuk aplikasi spesifik Anda, kami siap membantu. Tim ahli kami memiliki pengetahuan dan pengalaman luas di bidang perkabelan listrik dan dapat memberi Anda saran dan solusi yang dipersonalisasi. Hubungi kami untuk memulai diskusi produktif tentang kebutuhan kabel konektor Anda, dan biarkan kami bekerja sama untuk memastikan keberhasilan proyek kelistrikan Anda.
Referensi
- Kode Kelistrikan Nasional (NEC), yang memberikan pedoman tentang ukuran dan pemasangan kabel untuk keselamatan dan kinerja.
- Buku Pegangan Teknik Elektro, yang berisi informasi rinci tentang sifat kelistrikan bahan, pengukur kawat, dan desain sistem kelistrikan.
